表示が化ける PC-486GR の修理完了

イメージ
文字表示がおかしい、1,500円で購入した PC-486GRの基板を水洗いしたら、正常に動作するようになりました。

基板のあちこちに何かの結晶のような白い汚れが付いているので、メイン基板とCPU基板を思い切って水洗いしてみることにしました。

(水が付いた電気製品に通電すると、火災の原因になったりするかもしれないので、真似しないほうが良いです。)
換気扇クリーナーのようなアルカリ洗剤を吹き付けて、歯ブラシで洗いました。
洗った後は流水で良くすすぐ。
コンプレッサーの高圧エアーで水を切りました。
水洗いして新品のようにきれいになりました。
RAMの接続具合から、右がグラフィック画面のコントローラ、左がテキスト画面のコントローラでしょうか。
水洗いして組み立てたら治ってしまいました。
自分でもびっくり。


文字が化けるのでメモリ容量がわからなかったのですが、
本体 1.6MB
増設 4MB

合計 5.6MB でした。

動作中に、左のテキスト画面のコントローラーの足を触ると表示が乱れるのを見つけました。
肉眼では見えませんが、ハンダ付けがひび割れて接触が悪くなっているようです。

故障の原因はこれですね、洗ってたまたま調子良くなったのでしょう。
半田付けをやり直しておきました。
なんだかブリッジしやすいな、と思いながら引きハンダでハンダ付けしたのですが、ピッチが0.5mm未満でした。0.4mmくらい?
いままで0.5mmまでしかやったことありませんでした。

ジャンク品のPC-486GRを購入

イメージ
ヤフオクでEPSONのPC-486GR+キーボードを1,500円で購入しました。電源が入って文字が表示されるけれど文字が化ける、フロッピーからもハードディスクからも起動しないというように、明らかに故障しているので安く終了しました。

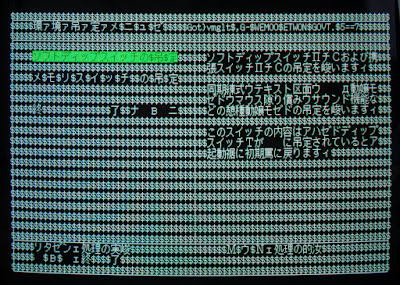

こんなぐあいにテキスト画面が化けます。
グラフィック画面は正常でした。
メモリースイッチを初期化したせいか、フロッピーディスクから起動するようになりました。
内蔵ハードディスクからも起動できました。
フロッピーディスクドライブも3台とも読み書きできました。ラッキー。
3.5インチ2台と5インチ1台が付いています。
テキスト画面の文字化けはCGROMを読み出す段階で発生しているみたいで、このPC-486GRで作ったフォントファイルをPC-9801エミュレーターで使用すると、同じように化けます。
ROMかテキスト画面のコントローラーがおかしいようで、部品を交換しなきゃ直らなそうです。
テキスト画面以外は正常に動作しているので、ちょっともったいない。

追記:基板を水洗いしたら直りました


分解したついでに外装を水洗いしました。
3.5インチFDDのコネクターが5インチFDDと同じになっているので、ドライブの流用に便利。
なつかしい、ST-506(だったか)インターフェースのハードディスクドライブ。
容量40MBです。中にはEPSON版のMS-DOS 6.2が入っていました。

メイン基板 表

ジャンパーをいろいろ付け替えてみましたが、表示に変化はありませんでした。
メイン基板 裏
分解したついでに消耗していたリチュウム電池を交換しました。
もともと付いていた電池と電池ホルダーの足の間隔が同じだったので、なんの苦労もなく交換できました。
CPU基板

Cyrixの5x86-100のCPUアクセラレーターが付いていました。スタークルーザー2のデモがすごい速さで動きました。
SIMMの増設メモリーも付いています。

486SXは実装されていませんでした。
アクセラレーターのせいで表示がおかしいのかな?と思って、486DX2に交換してみても症状変わりませんでした。
本体外装もキーボード外装も水洗いしたので綺麗。
キーボードはキートップが一つ足りないだけで、動作正常です。
本体正面
3.5インチと5インチ両方のFDDが付いているので、表示化けを我慢すれば、3…
